GSM модемы

GSM модем Fargo Maestro 100 TCP/IP

ГЛАВНАЯ / ПРОДУКЦИЯ / GSM МОДЕМЫ / GSM МОДЕМ MAESTRO 100

FARGO TELECOM, GSM модем Fargo Maestro 100 TCP/IP, GPRS GSM модем Fargo Maestro 100 TCP/IP

GSM модем Fargo Maestro 100 TCP/IP

Сотовые GSM модемы Fargo Maestro 100 компании Fargo Telecom - это конструктивно законченные модули передачи данных и SMS в стандарте GSM900/1800 + GPRS, имеет встроенный TCP/IP стек, разработанный на базе WISMO Quik 2406B компании Wavecom. Содержит держатель SIM карты, полный интерфейс RS-232, аудиоинтерфейс и внешний аппаратный сброс. Управление осуществляется модемными AT-командами.Индустриальные двухдиапазонные GSM / GPRS модемы с широким набором возможностей выполнены в защищенных миниатюрных корпусах, что позволяет использовать их в жестких условиях, экономя пространство для аппаратуры пользователя. Дополнительный клип позволяет легко закрепить их на DIN рейке или вертикальной поверхности, упрощающей внедрение.
    Для работы с модулем Fargo Maestro 100 необходимо подключить к его внешним разъёмам антенну, источник постоянного тока и любой микропроцессорный контроллер или компьютер типа IBM РС по последовательному СОМ-порту (RS-232). Дополнительно можно подключить внешнюю телефонную трубку.

Стандартные интерфейсы и встроенное устройство чтения карт SIM делают простым и быстрым универсальное применение устройства в качестве двухдиапазонного терминала GSM Fargo Maestro 100. Функциональные возможности и прочный корпус устройства облегчают быструю реализацию новых приложений в областях телеметрии и телематики.
    Функциональные возможности терминала Fargo Maestro 100 соответствуют функциональным возможностям модуля WismoQuik 2406B и расширены добавлением устройства чтения карт SIM, интерфейса RS232, аналогового интерфейса для подключения телефона и широким диапазоном напряжений питания.
    Все внешние интерфейсы GSM терминала Fargo Maestro 100 надежно интегрированы в корпусе устройства. Штекерные соединения соответствуют стандартам и пригодны для использования в условиях вибрации.

Описание FARGO MAESTRO 100 на русском

Описание FARGO MAESTRO 100 на английском

Описание АТ команд FARGO MAESTRO 100 на русском

Подключение FARGO MAESTRO 100 на английском

Драйвер FARGO MAESTRO 100 Windows XP

Программа для тестирования модема

Характеристики модема FARGO MAESTRO 100

  • Двухдиапазонный EGSM/GPRS прибор (EGSM900/1800 МГц), спроектированный для передачи голосовых сообщений, данных, факсов и SMS.
  • Совместим со стандартом ETSI GSM phase 2 (Normal MS)
  • Класс 4 (2Вт на частоте 900 МГц)
  • Класс 1 (1Вт на частоте 1800 МГц)
  • Передача голоса
    • телефония
    • аварийные вызовы
  • Передача данных/факсов в режиме GSM
  • Пакетная передача в режиме GPRS
    • GPRS класс 10
    • Схемы кодирования: от CS1 до CS4
    • Поддержка PBCCH
    • Встроенный стек TCP/IP (Fargo Maestro 100 с TCP/IP)
  • Свойства в режиме SMS
    • Текст и PDU
    • Точка-точка (MT/MO)
    • Идентификация текущей зоны
  • Дополнительные сервисы GSM
    • Переадресация вызовов, ограничение входящих и выходящих звонков
    • Конференция
    • Ожидание входящего вызова, удержание звонка
    • Определитель номера
    • Поддержка сервиса USSD для высокоскоростного интерактивного взаимодействия между абонентом и GSM провайдером
    • Показ стоимости исходящего звонка и остатка на счете
    • Закрытые группы пользователей
    • Точная переадресация вызовов
  • Интерфейсы
    • Sub-D 15-ти контактный разъем, (RS232 и аудио)
    • Питание 4-х выводной разъем Micro-Fit
    • Антенный разъем типа SMA (50 Ом)
    • Держатель SIM-карты

    Источник питания и размеры

    • Входное напряжение от 5 до 32 В
    • 35мА в ждущем режиме, 310 мА в режиме связи (GSM900 12В)
    • 35мА в ждущем режиме, 240 мА в режиме связи (GSM1800 12В)
    • Вес: менее 100 г
    • Типоразмер: 88 60 26 мм

    Условия эксплуатации

  • Рабочий температурный диапазон: -20С +55С
  • Температура хранения: -30С :+ 85С

Для упрощения начальной подготовки модемов фирмой Fargo Telecom разработан интерфейс для операционной системы Windows, позволяющий в диалоговом режиме настраивать любые опции модема. Скачать.

Области применения FARGO MAESTRO 100

  • Обслуживание банкоматов (смотрите подробную информацию здесь)
  • Связь с объектами систем ресурсосбережения: домовые и промышленные АСКУЭ
  • Удаленное управление и мониторинг необслуживаемых технологических комплексов любого назначения или отдельных приборов
  • Нефтяная и газовая отрасли, сбор телеметрических данных
  • Автономные, мобильные или связанные локальной сетью платежные кассовые терминалы, банкоматы или POS при работе с беспроводным модемом обеспечат работу в реальном времени сети магазинов, автозаправочных станций, складов
  • Телефонные аппараты на базе модулей FARGO могут устанавливаться вдоль автомобильных трасс или в труднодоступных местах
  • Мобильные пользователи портативных компьютеров и PDA через GSM подключаются к глобальным и корпоративным сетям
  • Парковочные автоматы обеспечивают оплату времени стоянки по карточкам локального или глобального хождения
  • Управление уличными табло для рекламы и оповещения водителей


Специальные возможности FARGO MAESTRO 100


  • функция телефонного справочника
  • многосторонняя связь
  • передача сигналов многочастотного набора (DTMF)

    Внешние интерфейсы FARGO MAESTRO 100


  • разъем для подключения сетевого блока питания
  • разъем для подключения телефонного аппарата (опц.)
  • держатель для миниатюрных карт SIM
  • разъем для подключения антенны SMA
  • интерфейс RS232 (V.24/V.28 разъем DHS-15F)
  • Внешний аппаратный Reset (выведен на разъем DHS-15F)


    FARGO TELECOM, GSM модем Fargo Maestro 100 TCP/IP, GPRS GSM модем Fargo Maestro 100 TCP/IP


    Принадлежности FARGO MAESTRO 100


        GSM антенны, карты SIM, сетевые блоки питания, кабель RS232, телефонный аппарат, комплект для крепления на монтажной шине можно заказать у различных изготовителей. Все принадлежности перечислены в описании соответствующих интерфейсов.

    FARGO TELECOM, GSM модем Fargo Maestro 100 TCP/IP, GPRS GSM модем Fargo Maestro 100 TCP/IP

        Крепежная DIN пластина.

  • Быстрое присоединение/отсоединение к стандартному DIN крепежу;
  • Штампованная стальная пластина

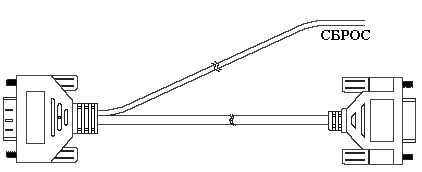

  • Интерфейсный кабель FARGO MAESTRO 100 ADA-2000-RST (Версия А)


    FARGO TELECOM, GSM модем Fargo Maestro 100 TCP/IP, GPRS GSM модем Fargo Maestro 100 TCP/IP
  • Прямое соединение со стандартным 9-ти штырьковым RS-232 портом;
  • Для аппаратного сброса модема используется отдельно выведенный провод. Сброс осуществляется замыканием жил между собой или занулением коричневой жилы относительно белой;

    Интерфейсный кабель FARGO MAESTRO 100 ADA-2000-RST (Версия Б)


  • Прямое соединение со стандартным 9-ти штырьковым RS-232 портом;
  • Аппаратный сброс модема ведется по линиям COM-порта DTR+RTS. При установке указынных сигналов модем включается, при сбросе выключается. Для тестирования модема с кабелем ADA-2000-RST (Версия Б) можете использовать программу Maestro Service (скачать 240 кб);
  • Стандартная длина кабеля 1м. (при изготовлении под заказ оговаривается от 0,1м до 3,5м)

    Возможно изготовление кабеля любой длины с выведенным аппаратным сбросом, встроенным микрофоном, выведенным 3 мм разъемом для подключения внешних колонок и пр.

     Новая прошивка для FargoMaestro+инструкция по перепрошивке

    Дополнительно рекомендуем приобрести к Siblink SL-G9/18

    1. Блок питания 12B/0.5A

    2. Интерфейсный кабель 9/9 pin

    3. GSM антенну Siblink SL-S2 900/1800 SMA.

    Получить консультацию, узнать цену, сделать заказ, вы можете написав письмо на info@siblink.ru или позвонив по телефону из раздела КОНТАКТЫ.



    Мы всегда рады сотрудничеству и гарантируем высокое качество оборудования и услуг. Для постоянных партнеров предусмотрена гибкая система скидок и отсрочек оплаты за товар.
