Направленные GSM антенны большой и средней мощности

ГЛАВНАЯ / ПРОДУКЦИЯ / АНТЕННЫ / АНТЕННЫ НАПРАВЛЕННЫЕ

GSM-900 и другие системы диапазона 800 – 960 МГц

Здесь представлены: универсальная антенна с высоким усилением S14/800-960,перекрывающая весь диапазон, и более узкополосная компактная антенна S8/890-960 для GSM-900. Антенна S14/800-960 рекомендуется салонам сотовой связи, поскольку может быть предложена абонентам обоих популярных стандартов GSM-900 и AMPS/CDMA. Антенна S20/890-960 имеет самый высокий коэффициент усиления и применяется при большом удалении объектов друг от друга.

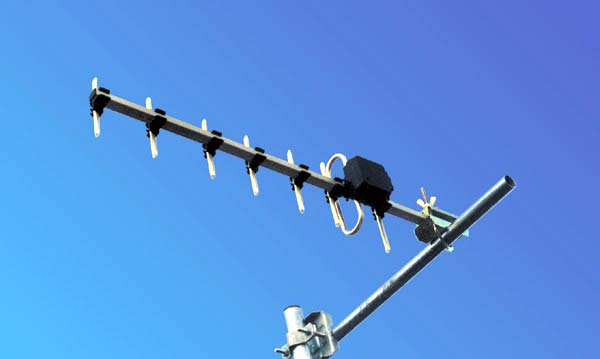

S8/890-960


S14/800-960

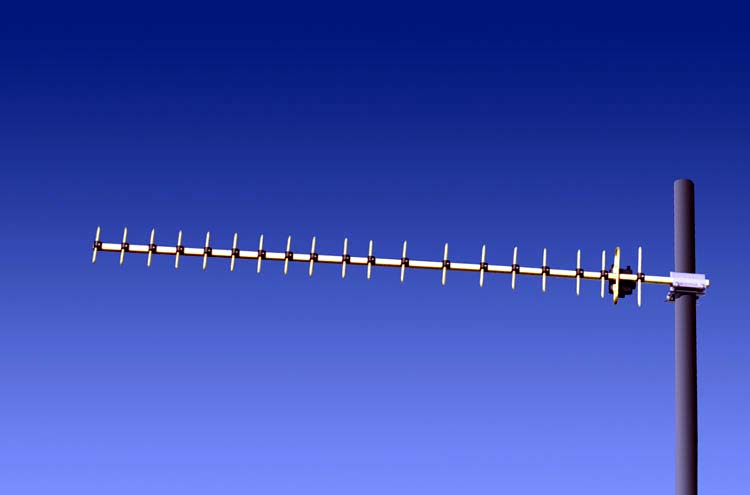

S20/890-960




Наименование S14/800-960 S8/890-960 S20/890-960
Количество элементов 14 8 20
Диапазон частот 800 - 960 890 - 960 890 - 960

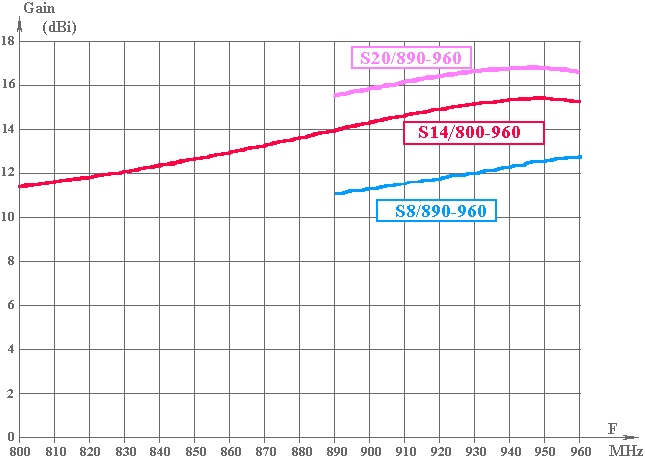

Усиление, dBi 11,5 - 15,3
График
11,2 - 12,7
График
15,5 - 16,8
График
Отношение впер/наз, dB >35 >24 >27

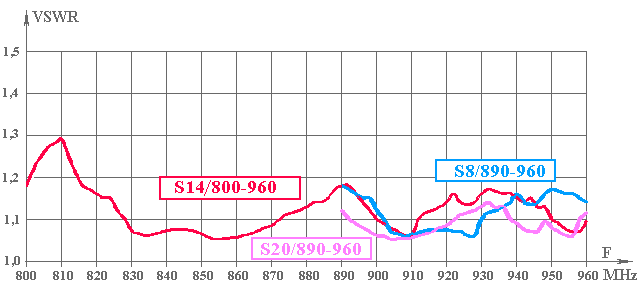

КСВ не более 1,5  График не более 1,4  График

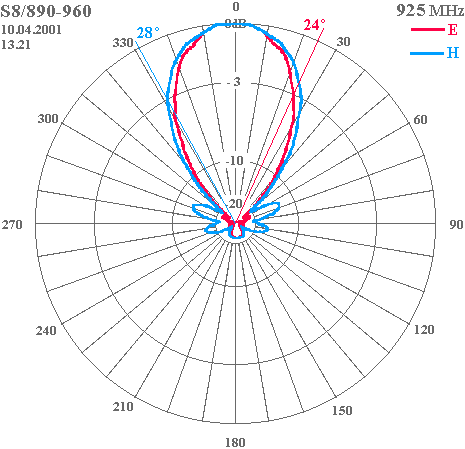

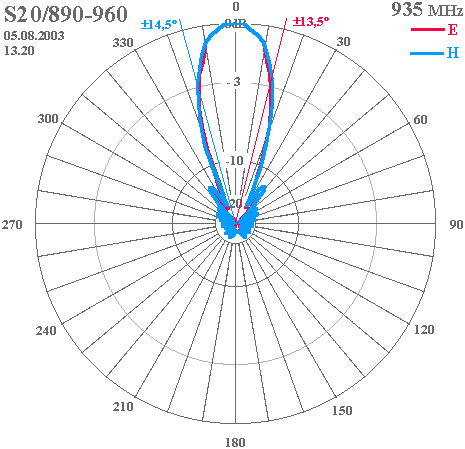

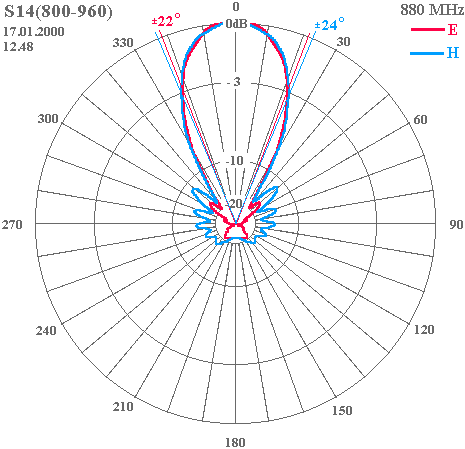

Апертура График График График

E

± 22° ± 24° ±13,5°

H

± 24° ± 28° ± 14,5°
Размеры, мм 1300 × 183 × 85 700 × 175 × 85 1670 × 177 × 80

Варианты исполнения антенн сотовой связи

Антенны сотовой телефонии серийно выпускаются в 5 вариантах исполнения:

  • 01 -с присоединенным кабелем снижения RG58 длиной 3 м и установленным разъемом FME-гнездо (пример обозначения S7/453-468-01);
  • 02 -то же с кабелем 7 м (пример обозначения S7/453-468-02);
  • 03 -то же с кабелем 10 м (пример обозначения S7/453-468-03);
    Эти три варианта удобны для продажи антенн через магазины.
    Потребителю нужно только приобрести адаптер для своего телефона
    (адаптеры различны для разных моделей трубок, но все они, как правило, имеют ответный вход для разъема FME-гнездо).
  • 00 -без кабеля снижения (пример обозначения S7/453-468-00); кабель снижения присоединяет (пайкой) потребитель. В паспорте антенны содержится указание по разделке и припайке кабеля.
    Этот вариант удобен для установщиков антенн, т.к. позволяет точно подобрать на месте нужную длину и тип кабеля и, таким образом, избежать лишних потерь из-за поглощения сигнала в кабеле.
  • 10 -с присоединенным антенным выводом длиной 0,3 м и установленным разъемом FME (штырь).
    Это универсальный вариант. К этой антенне нужно подключить антенный удлинитель с двумя разъемами FME-гнездо. Для этого варианта серийно выпускаются антенные удлинители длиной 3, 7, 10, 15м.



  • Кроме того, предлагаются отдельно кабельные сборки (кабели снижения и антенные удлинители) из следующих типов кабеля:

    Кабель Потери, дБ/100м Серийно выпускаемые сборки
    RG58 30,0 (400 МГц)
    47,0 (860 МГц)
    Кабели снижения (кабель + 1 разъем FME гнездо) 3, 7, 10, 15м
    Удлинители (кабель + 2 разъема FME гнездо) 3, 7, 10, 15, 20м
    RG58 Low-Loss 21,3 (400 МГц)
    32,4 (860 МГц)
    Кабели снижения (кабель + 1 разъем FME гнездо) 3, 7, 10, 15, 20, 30, 40м
    Удлинители (кабель + 2 разъема FME гнездо) 3, 7, 10, 15, 20, 30, 40, 50м
    5D - FB peeg 13,7 (400 МГц)
    21,6 (860 МГц)
    Кабели снижения (кабель + 1 разъем TNC штырь) 3, 7, 10, 15, 20, 30, 40м
    Удлинители (кабель + 2 разъема TNC штырь) 3, 7, 10, 15, 20, 30, 40, 50м


    Подробные характеристики кабелей, а также мачтовое оборудование (кронштейны, выносы, крепежные узлы) высылаются по запросу "Дополнительное оборудование"

    Каталог продукции постоянно пополняется новыми моделями и может не содержать информацию о какой-либо модели производимых антенн. Актуальная информация об имеющихся в наличии моделях и ценах на них предоставляется по электронной почте.

    Возможно производство любых антенн по Вашему заказу, а также производство антенн для сертифицированных радиотелефонов в кратчайшие сроки! Для заказа производства свяжитесь с нами.

    Получить консультацию, узнать цену, сделать заказ, вы можете написав письмо на info@siblink.ru или позвонив по телефону из раздела КОНТАКТЫ.



    Мы всегда рады сотрудничеству и гарантируем высокое качество оборудования и услуг. Для постоянных партнеров предусмотрена гибкая система скидок и отсрочек оплаты за товар.
