Терминал IRZ TC65 Smart

:: ВХОД МОНИТОРИНГ
:: ЗАКАЗ ОНЛАЙН
:: ЗАДАТЬ ВОПРОС
:: ПРОДУКЦИЯ
 + ГЛОНАСС/GPS ОБОРУДОВАНИЕ
 + АНТЕННЫ GSM/GPS/ГЛОНАСС
 + GSM МОДЕМЫ
 + GSM РОУТЕРЫ
 + GSM КОНТРОЛЛЕРЫ
 + КОНТРОЛЬ ДОСТУПА
 + ДАТЧИКИ ВОДЫ
 + JPEG КАМЕРЫ
 + GSM УСИЛИТЕЛИ
 + GSM БАНКОМАТУ
 + GSM/VOIP ШЛЮЗЫ
 + GSM/VOIP ТЕЛЕФОНИЯ
 :: СОФТ (ПО)
 :: ДОКУМЕНТАЦИЯ И СОФТ
 :: FAQ
 :: ФОРУМ GSM МОДЕМЫ
 :: СТАТЬИ
 :: ПРАЙС-ЛИСТ
 :: КОНТАКТЫ
 :: ПАРТНЕРЫ И ДИЛЕРЫ
 :: КАТАЛОГ САЙТОВ

(3812) 45-33-25

(3812) 59-95-93

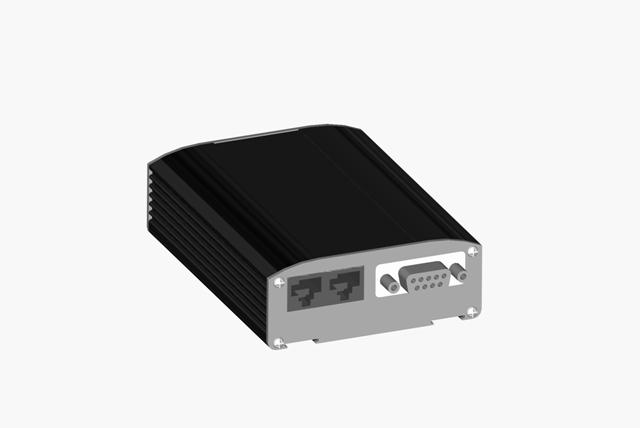

Терминал IRZ TC65 Smart - Лёгкое компактное устройство в надёжном алюминиевом корпусе, промышленный четырехдиапазонный GSM-модем с поддержкой пакетной передачи GPRS Multislot Class 12. Терминал разработан на базе сотового модуля Siemens TC65 и легко интегрируется в любые приложения благодаря поддержке открытой платформы Java и встроенному TCP/IP-стеку. Внешний управляющий интерфейс выполнен полностью гальванически развязанным, что значительно расширяет область применения изделия.

Терминал может найти применение в самых разнообразных системах, включая:

  • системы контроля и управления торговыми автоматами
  • системы наблюдения и контроля доступа
  • системы навигации и логистики
  • удаленные измерения и телесервис.

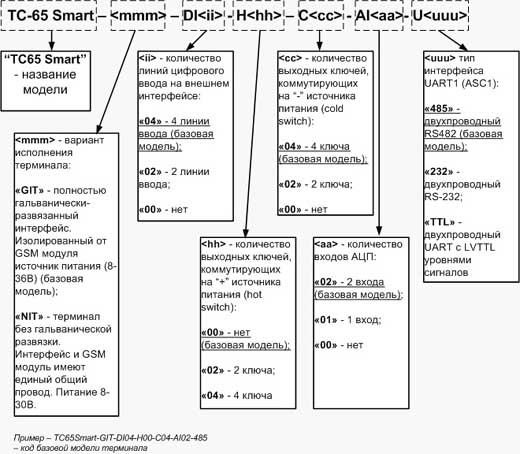

Терминал TC65Smart может поставляться в различных модификациях, различающихся номенклатурой и конфигурацией внешних интерфейсов:

Технические характеристики:

    Общие характеристики:

  • Диапазоны радиочастот: GSM 850 / 900 / 1800 / 1900
  • GSM Release 99
  • Совместимость с GSM Phase 2/2+
  • Выходная мощность:
  • Class 4 (2 Вт) для EGSM850/900
  • Class 1 (1 Вт) для GSM1800/1900
  • Управление АТ-командами Hayes GSM 07.05 и GSM 07.07
  • Поддержка SIM Applicaion Toolkit release 99
  • Напряжение питания: 8...30 В
  • Габариты: 110 х 76 х 30 мм
  • Масса: 190 г
  • Диапазон рабочих температур: -30...+65 °С
  • Автоматическое отключение при температуре выше +75 °С
  • Температура хранения : -40...+85 °С
  • Параметры открытой программной платформы

  • Процессор ARM7
  • Память: 400 Кб (RAM), 1.7 Мб (Flash)
  • Экономичный режим питания
  • Управление стеками TCP/IP с помощью AT-команд
  • Передача данных, SMS и факсов
  • GPRS Class B Multislot Class 12
  • Прием и передача SMS:
  • Передача через GSM и GPRS
  • Точка-точка MO и МТ
  • Широковещательная передача
  • Текстовый режим, режим PDU
  • Факс Group 3, Class 1
  • Полная поддержка PBCCH
  • CSD (до 14.4 кбит/с)
  • USSD
  • Непрозрачный режим
  • V.110
  • Схема кодирования CS 1, 2, 3, 4
  • Параметры Java ™

  • CLDC 1.1 Hl
  • J2ME™ c поддержкой IMP 2.0
  • Защищённая передача данных с поддержкой HTTPS и PKI
  • Поддержка TCP, UDP, HTTP, FTP, SMTP, POP3
  • Удалённое обновление приложений (OTAP)
  • Голосовая связь

  • Кодирование речи HR/FR/EFR/AMR
  • Базовые операции hands-free
  • Функции снижения шума, подавления эха
  • Интерфейсы:

  • Разъем для подключения антенны SMA;
  • Два считывателя SIM-карт;
  • 9 - контактная розетка DB9 для подключения к RS-232 (протокол V.24, V.250, 8 сигналов, DTE-DCE);
  • Разъем 16-pin Eurostyle™ Horizontal PCB Header:
  • I2C – шина для подключения SLAVE устройств;
  • 2 аналоговых входа (АЦП):
  • гальваническая развязка до 1000В,
  • потенциальные входы с вх. сопротивлением >1MОм,
  • измеряемое напряжение 0-24.4В,
  • 4xGPI:
  • гальваническая развязка до 1000В,
  • входное напряжение до 36В,
  • 4xGPO:
  • гальваническая развязка до 1000В,
  • выходной ток - до 1А (защита от перегрузки по току),
  • защита от выбросов напряжения при работе на индуктивную нагрузку,
  • доступны модификации терминала с различным типом ключей - 4 х "hot" (коммутация к "+" источника питания), 4 х "cold" (коммутация к общему проводу) или 2 х "hot" 2 x "cold",
  • Аудиоинтерфейс RJ-9 для подключения телефонной трубки
  • Один из дополнительных последовательных интерфейсов (в зависимости от модификации) через RJ-11 коннектор :
  • RS-485 (линии «a», «b», вых. +5, цифровой «общий»);
  • RS-232 (линии RxD, TxD, , вых. +5, цифровой «общий»);
  • LVTTL UART (линии RxD, TxD, , вых. +5, цифровой «общий»);
  • Световой индикатор состояния;
  • Световые индикаторы использующейся SIM-карты;
  • Отладочный световой индикатор.

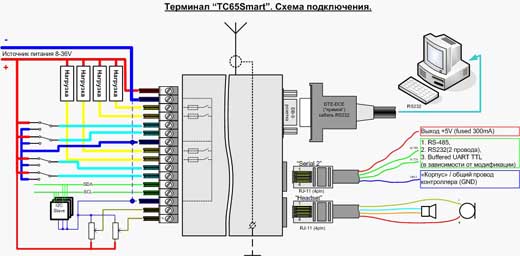

На рисунке изображена схема подключения терминала с выходными ключами, работающими на замыкание с общим проводом. Для версии терминала с другим типом ключей, нагрузку следует подключать между выходной клеммой и общим проводом.

Дополнительная информация (eng) (скачать) (скачать)

    Дополнительно рекомендуем приобрести : блок питания и антену.
